¿Cómo funciona el sistema autoportante FASTGUARD?
El sistema autoportante FASTGUARD utiliza una estructura de aluminio formada por montantes, pasamanos, barra intermedia y puntales de refuerzo asociados a contrapesos de estabilidad.
Los contrapesos se disponen sobre los puntales siguiendo el plano de implantación y las instrucciones de montaje. Esta configuración permite conseguir la estabilidad prevista para el sistema sin utilizar anclajes que atraviesen la cubierta.
Sistema de contrapesos de 12,5 kg
Las configuraciones documentadas de FASTGUARD utilizan contrapesos individuales de 12,5 kg, provistos de un asa para facilitar su manipulación durante las operaciones de instalación.
La documentación técnica describe configuraciones con dos contrapesos por puntal de refuerzo en tramos rectos y tres contrapesos en determinadas posiciones, como los ángulos y las terminaciones. La cantidad y disposición definitiva deben corresponder al diseño y a las instrucciones aplicables a cada instalación.
El asa del contrapeso no debe utilizarse para elevarlo hasta la cubierta. El transporte y la elevación de los componentes deben realizarse mediante procedimientos y equipos adecuados.
Estructura de aluminio y componentes de protección
Las barandillas autoportantes FASTGUARD incorporan un pasamanos de perfil rectangular y una barra intermedia tubular de 35 mm de diámetro. El sistema incluye elementos de unión destinados al ensamblaje de los tramos y a la continuidad de la protección.
Los componentes de aluminio están disponibles en acabado bruto y, según la documentación técnica, puede solicitarse un acabado termolacado.
La gama también contempla componentes específicos para incorporar un rodapié cuando las condiciones de instalación lo requieren.
Versiones de barandillas autoportantes FASTGUARD
La gama FASTGUARD dispone de diferentes configuraciones de barandillas autoportantes, que permiten adaptar la geometría de la protección a las características del proyecto.
Barandilla autoportante recta

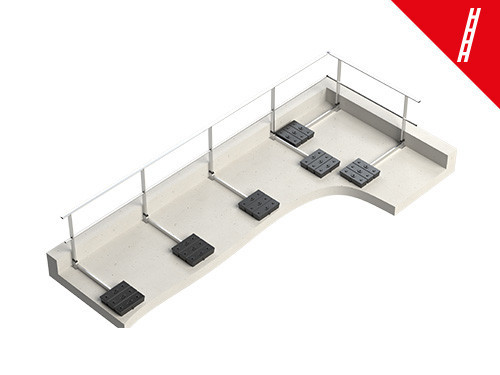

La versión recta FASTGUARD incorpora montantes verticales, pasamanos y barra intermedia, con estabilidad mediante puntales y contrapesos.
Esta configuración está concebida para proteger los perímetros de cubiertas planas en instalaciones que cumplen los requisitos técnicos del sistema.
Barandilla autoportante inclinada a 25°
La versión inclinada FASTGUARD presenta una inclinación de 25° respecto a la vertical, obtenida mediante el conjunto de base y puntal de refuerzo correspondiente.
Conserva el principio de estabilidad mediante contrapesos y permite estudiar una configuración alternativa a la barandilla recta cuando las características del proyecto lo justifican.
La inclinación de la barandilla no debe confundirse con la pendiente admisible de la cubierta, que constituye una condición técnica independiente.
Configuraciones con rodapié
FASTGUARD dispone de versiones que incorporan rodapié junto al pasamanos y la barra intermedia.
El rodapié debe seleccionarse de acuerdo con las condiciones del borde de la cubierta y las instrucciones técnicas correspondientes. La documentación del fabricante contempla su utilización cuando el peto no ofrece la protección inferior requerida por el sistema.
Sistema abatible FASTGUARD
La documentación técnica FASTGUARD también describe un sistema abatible que permite colocar determinados tramos de barandilla en posición horizontal cuando no se utilizan y volver a situarlos en posición vertical de protección antes de acceder a la zona correspondiente.
La instalación y manipulación de esta configuración requieren medidas de protección específicas para los trabajadores, así como el cumplimiento de las instrucciones del fabricante.
La disponibilidad y compatibilidad de la versión abatible deben confirmarse para la configuración autoportante seleccionada.
Condiciones técnicas de instalación de las barandillas autoportantes
La correcta instalación de una barandilla autoportante requiere verificar tanto la configuración del sistema como las características de la cubierta donde se colocará.
Distancia entre montantes y distribución de los contrapesos
La documentación técnica FASTGUARD establece una distancia máxima entre montantes de 1.500 mm para las configuraciones autoportantes descritas.
La distribución de montantes, puntales y contrapesos debe respetar el plano de implantación correspondiente, especialmente en los ángulos, los extremos y los cambios de dirección.
Presencia de un peto o tope
El sistema autoportante FASTGUARD requiere un peto o tope adecuado en el borde de la cubierta. Este elemento forma parte de las condiciones necesarias para la instalación prevista por el fabricante.
La geometría y las dimensiones del tope deben verificarse mediante las instrucciones aplicables y el plano de implantación. La estabilidad del sistema no debe evaluarse únicamente a partir del peso de los contrapesos.
Pendiente y resistencia de la cubierta
La documentación técnica FASTGUARD establece una pendiente máxima de cubierta de 15° para las configuraciones autoportantes descritas. Otras situaciones requieren una evaluación técnica específica.
También es necesario comprobar que el soporte y el sistema de impermeabilización admiten las cargas y las presiones de contacto producidas por los contrapesos y el conjunto de la barandilla.
La selección debe tener en cuenta las condiciones de exposición al viento. Cuando el emplazamiento presenta condiciones particulares, es necesario consultar con la oficina técnica antes de definir la instalación.
Montaje e inspección
El montaje debe ser realizado por personal cualificado, siguiendo las instrucciones del fabricante y aplicando las medidas de protección necesarias durante los trabajos en altura.
El manual técnico FASTGUARD indica que deben realizarse controles visuales antes de la utilización y una inspección al menos anual por una persona competente.
Si se detectan daños, deformaciones, una instalación incorrecta o cualquier situación que pueda comprometer la seguridad, la barandilla no debe utilizarse hasta que haya sido evaluada y autorizada para su reutilización por una persona competente.
Ensayos y documentación técnica de las barandillas autoportantes FASTGUARD
La documentación de FASTGUARD hace referencia a la norma NF EN ISO 14122-3 de marzo de 2017, relativa a los medios de acceso permanentes a máquinas, incluidas determinadas barandillas de protección.
Un certificado de ensayos emitido por DEKRA Industrial SAS el 21 de julio de 2023 recoge resultados satisfactorios de ensayos estáticos conforme al apartado 8.2 de dicha norma para una configuración específica de barandilla autoportante recta FASTGUARD, referencia EEAP-D2-V2.
Estos resultados corresponden a la configuración ensayada y no deben interpretarse como una validación automática de todas las variantes, implantaciones o condiciones de instalación.
La aplicabilidad de la norma y los requisitos reglamentarios deben verificarse según el uso previsto, el entorno y la configuración concreta del proyecto.
Comparativa de versiones autoportantes FASTGUARD
Las barandillas autoportantes FASTGUARD están disponibles en diferentes configuraciones según la inclinación de la estructura y la incorporación de rodapié.
| Referencia | Configuración | Inclinación | Rodapié |
|---|---|---|---|
| EEAP-D2-V2 | Pasamanos y barra intermedia | Recta | No |
| EEAP-I2-V2 | Pasamanos y barra intermedia | 25° | No |
| EEAP-D3-V2 | Pasamanos, barra intermedia y rodapié | Recta | Sí |
| EEAP-I3-V2 | Pasamanos, barra intermedia y rodapié | 25° | Sí |
La elección de la versión debe realizarse según las características de la cubierta, las condiciones de instalación y los requisitos aplicables al proyecto.
Preguntas frecuentes sobre barandillas autoportantes
Sí. Las barandillas autoportantes FASTGUARD utilizan un sistema de estabilidad con contrapesos que permite instalarlas sin perforar la cubierta mediante anclajes de fijación. Es necesario comprobar previamente las características del soporte y las condiciones de instalación.
Los contrapesos documentados para las barandillas autoportantes FASTGUARD tienen un peso unitario de 12,5 kg. La cantidad necesaria depende de la configuración y del plano de implantación de la barandilla.
La versión recta incorpora montantes verticales, mientras que la versión inclinada FASTGUARD presenta una inclinación de 25°. Ambas utilizan un sistema de estabilidad mediante contrapesos y deben instalarse según sus respectivas instrucciones técnicas.
El sistema autoportante FASTGUARD requiere un peto o tope adecuado. Sus características deben verificarse conforme a la documentación técnica y al diseño de la instalación.
La documentación FASTGUARD contempla una pendiente máxima de cubierta de 15° para las configuraciones descritas. Otras condiciones requieren una evaluación técnica específica.
Sí. El manual técnico indica la necesidad de realizar un control visual antes del uso y una inspección al menos anual por una persona competente. También deben seguirse las instrucciones de conservación y mantenimiento del fabricante.
