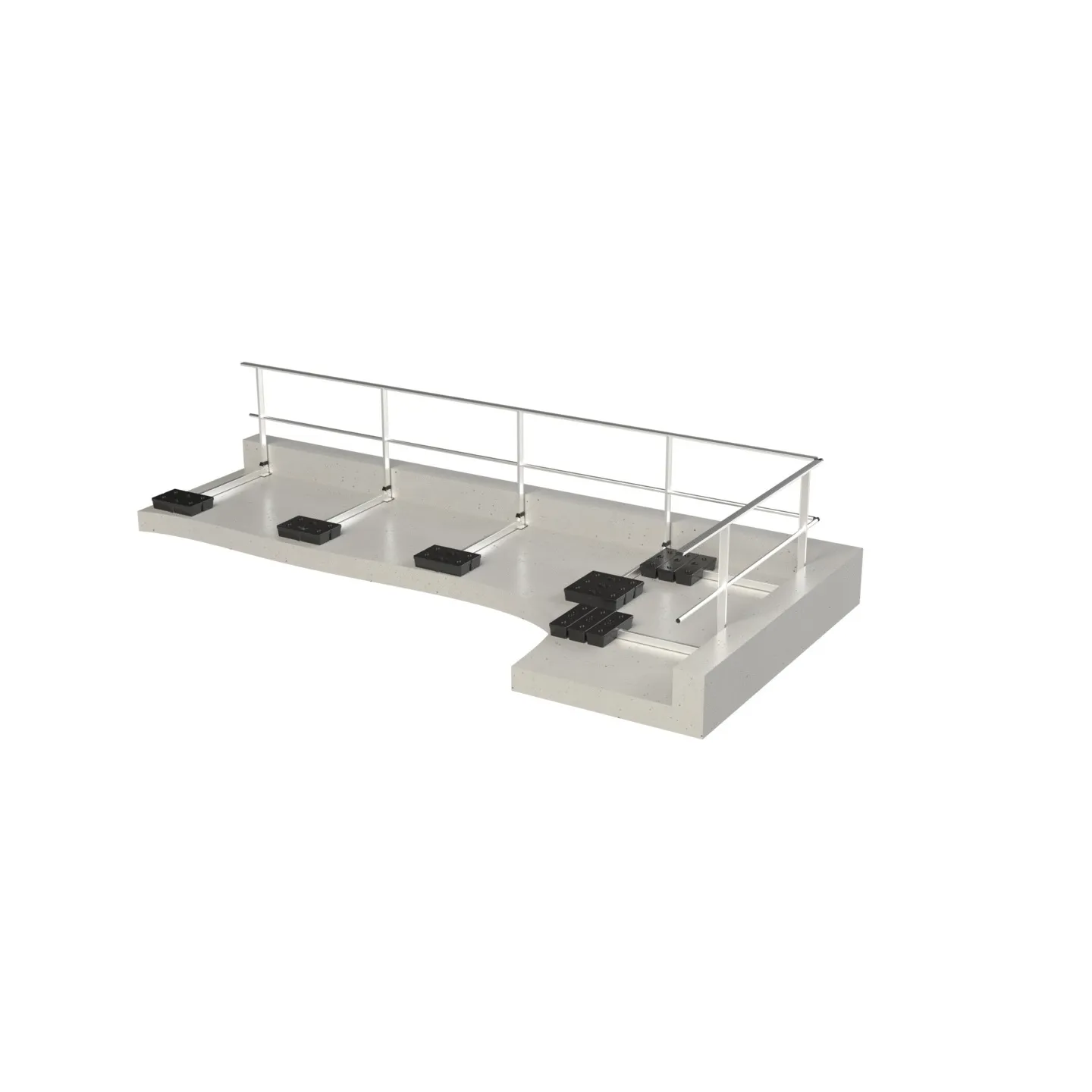

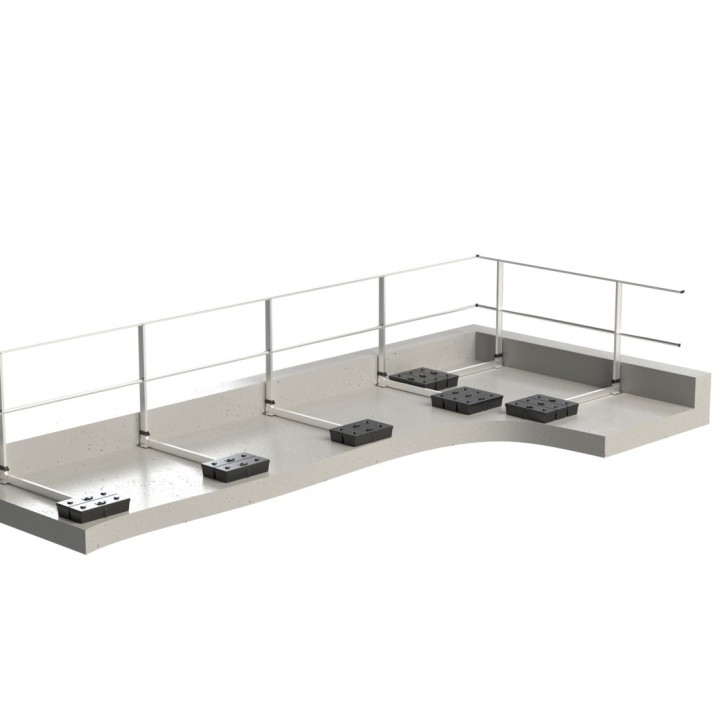

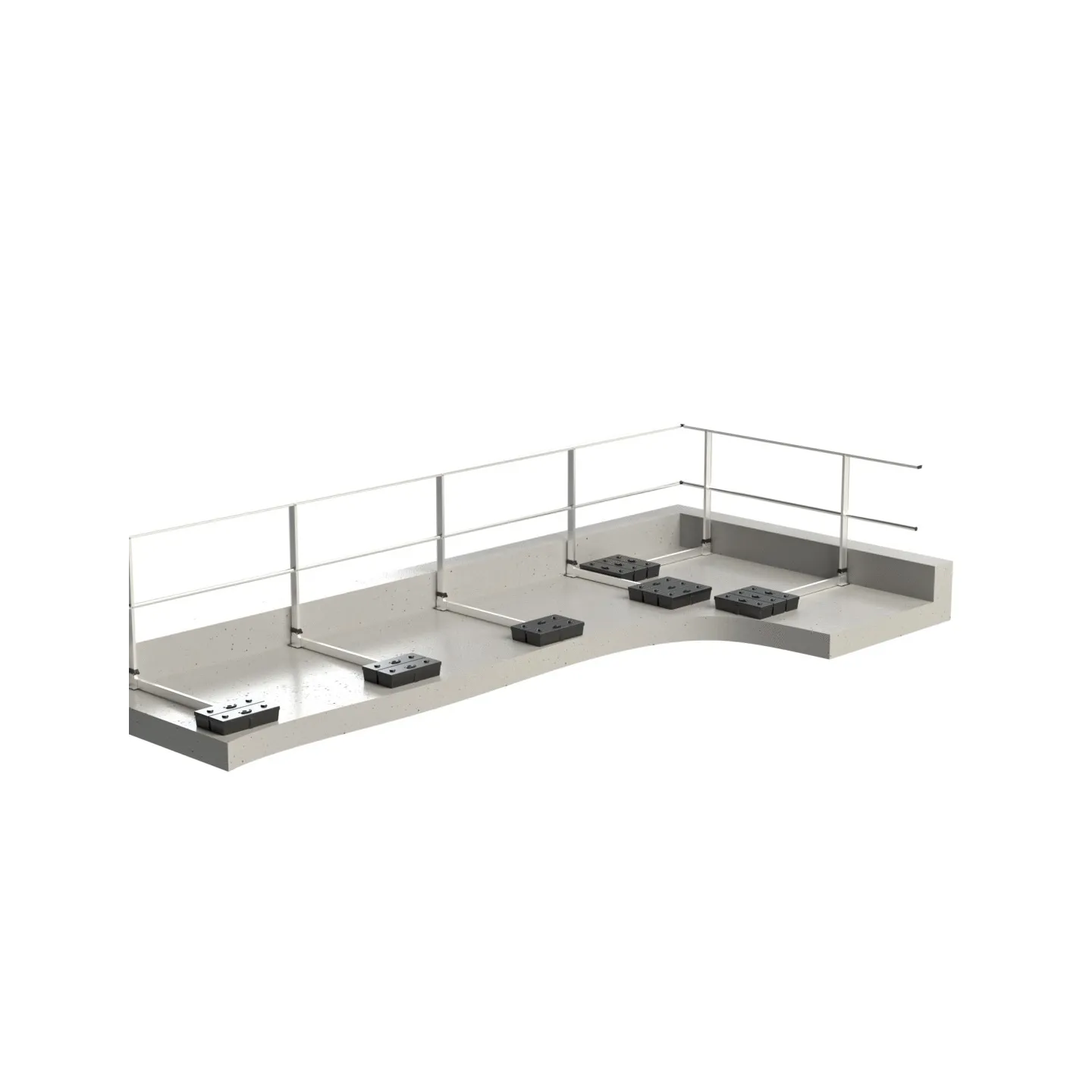

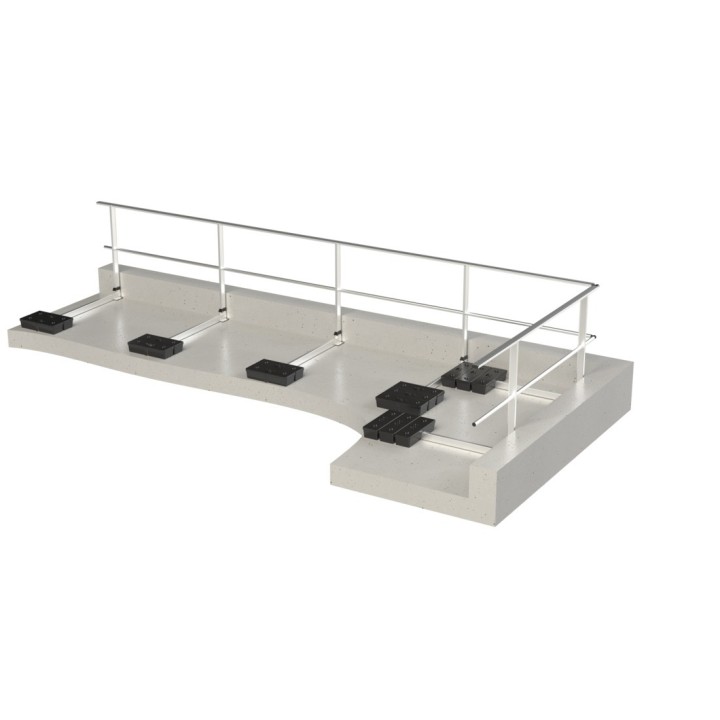

Barandilla autoportante recta FASTGUARD para cubiertas planas

Instalación sin perforar la cubierta; Sistema de estabilidad mediante contrapesos de 12,5 kg; Estructura de aluminio con montantes rectos; Bases premontadas con puntales de refuerzo; Configuraciones con o sin rodapié

¿Para qué se utiliza la barandilla autoportante recta FASTGUARD?

La barandilla autoportante recta FASTGUARD está destinada a la protección colectiva permanente de cubiertas planas no accesibles al público, donde los profesionales realizan operaciones de inspección, mantenimiento o intervención en altura.

Su sistema autoportante permite instalar una protección perimetral sin perforar la cubierta mediante anclajes de fijación de la barandilla. Esta característica resulta especialmente útil cuando no es técnicamente posible realizar una fijación convencional al peto o a una losa de hormigón.

Protección de cubiertas planas con impermeabilización

En cubiertas planas impermeabilizadas, la instalación de una barandilla puede requerir especial atención a la conservación de la estanqueidad.

El sistema autoportante FASTGUARD utiliza contrapesos para proporcionar la estabilidad prevista en su diseño, evitando perforaciones de fijación en la cubierta.

Antes de seleccionar esta solución, deben comprobarse las características del soporte, la capacidad de la cubierta para recibir las cargas y presiones de contacto y las condiciones técnicas establecidas para la instalación.

¿Cuándo elegir la versión recta?

La versión recta FASTGUARD incorpora montantes verticales y permite configurar una protección perimetral mediante tramos de barandilla unidos entre sí.

La elección de esta versión depende de la geometría del perímetro, las condiciones de implantación y las necesidades del proyecto.

FASTGUARD dispone también de una barandilla autoportante inclinada a 25°, que constituye una configuración alternativa cuando las características de la instalación lo justifican.

Condiciones que deben verificarse antes de la instalación

La barandilla autoportante recta FASTGUARD debe instalarse respetando las instrucciones del fabricante y el plano de implantación correspondiente.

Es necesario comprobar especialmente:

• El tipo de cubierta y sus características constructivas.
• La presencia de un peto o tope adecuado.
• La pendiente de la cubierta.
• La resistencia del soporte y las condiciones de impermeabilización.
• La geometría del perímetro y la distribución de los montantes.
• Las condiciones de exposición al viento.
• La necesidad de incorporar un rodapié según la configuración.

La compatibilidad del sistema no debe establecerse únicamente a partir de la ausencia de perforaciones. La instalación completa debe responder a las condiciones técnicas previstas para el modelo.

¿Necesita una configuración adaptada a su proyecto?

Si su cubierta presenta varios tramos, ángulos o condiciones particulares de instalación, puede solicitar una propuesta de configuración de barandillas autoportantes FASTGUARD.

Consulte nuestro servicio de suministro de barandillas autoportantes para proyectos a medida para estudiar las opciones disponibles y solicitar un presupuesto personalizado.

Características técnicas de la barandilla autoportante recta FASTGUARD

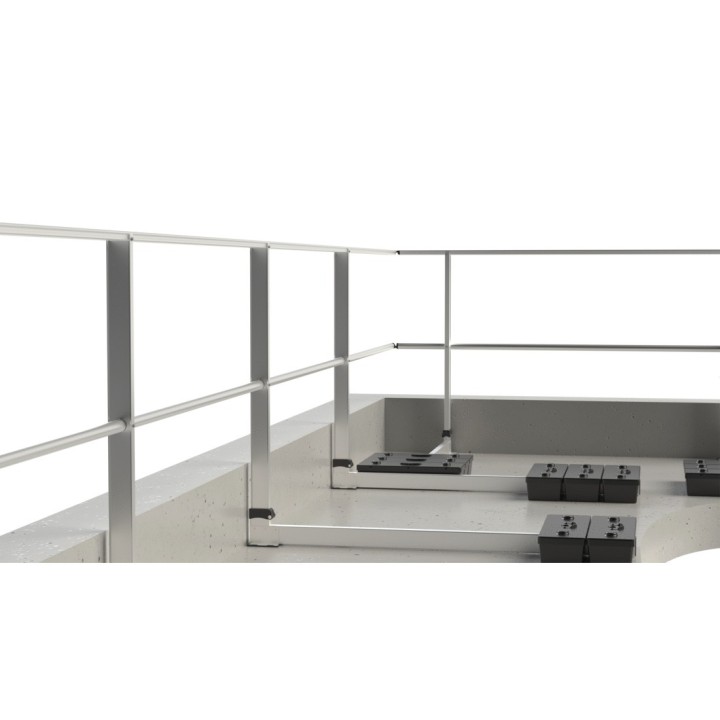

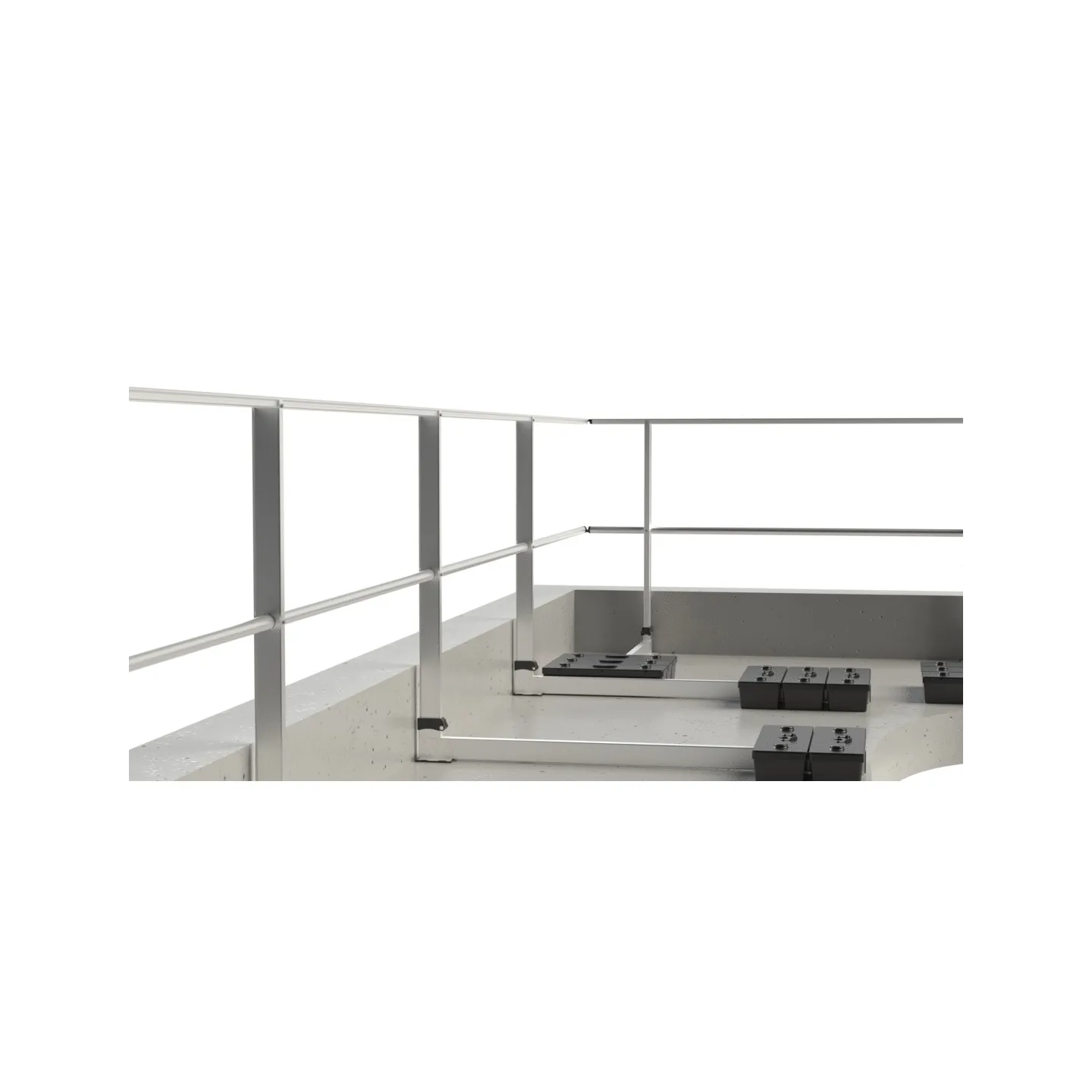

La barandilla autoportante recta FASTGUARD está fabricada en aluminio y utiliza un sistema de puntales de refuerzo y contrapesos para proporcionar estabilidad sin fijaciones que atraviesen la cubierta.

Su estructura incorpora montantes verticales, pasamanos rectangular y barra intermedia tubular. Según la configuración, puede completarse con un rodapié y los accesorios de unión necesarios para la continuidad de la protección.

Estructura y componentes

El sistema autoportante recto FASTGUARD documentado incorpora los siguientes elementos:

• Montantes rectos de aluminio: elementos verticales que soportan el pasamanos y la barra intermedia.
• Pasamanos rectangular: perfil superior de aluminio de 68 × 25 mm, suministrado en longitudes de 3.000 mm según el manual técnico.
• Barra intermedia: tubo redondo de 35 mm de diámetro, con elementos de unión entre tramos.
• Puntales de refuerzo: conjuntos específicos para la configuración autoportante recta.
• Contrapesos de estabilidad: elementos individuales de 12,5 kg utilizados en la configuración del sistema lastrado.
• Uniones y terminaciones: componentes para ensamblar los tramos y resolver ángulos y extremos.
• Rodapié: componente disponible en las configuraciones que requieren protección inferior.

Funcionamiento del sistema de contrapesos

La estabilidad de la barandilla autoportante FASTGUARD depende de la configuración de los puntales de refuerzo, la disposición de los contrapesos y las condiciones de apoyo previstas para el sistema.

La documentación técnica describe el uso de dos contrapesos de 12,5 kg en determinados apoyos de tramos rectos y tres contrapesos en posiciones específicas, como ángulos y terminaciones.

La distribución definitiva debe respetar el plano de implantación y las instrucciones técnicas correspondientes a la configuración suministrada.

Los contrapesos disponen de un asa para facilitar su manipulación. Esta asa no debe utilizarse como elemento de elevación de los contrapesos hasta la cubierta.

Versiones con y sin rodapié

La documentación FASTGUARD identifica dos configuraciones de barandilla autoportante recta:

• EEAP-D2-V2: versión recta con pasamanos y barra intermedia.
• EEAP-D3-V2: versión recta con pasamanos, barra intermedia y rodapié.

La elección de la configuración con rodapié depende de las características del borde de la cubierta y de las condiciones establecidas en las instrucciones de instalación.

Distancia entre montantes e implantación

La documentación técnica FASTGUARD establece una distancia máxima entre montantes de 1.500 mm para las configuraciones autoportantes descritas.

La distribución de los montantes debe adaptarse a la geometría de la cubierta, respetando las disposiciones previstas para ángulos, extremos y cambios de dirección.

La instalación requiere un peto o tope adecuado. Sus dimensiones y características deben verificarse mediante el plano de implantación y las instrucciones aplicables.

Pendiente y condiciones de apoyo

El manual técnico FASTGUARD contempla una pendiente máxima de cubierta de 15° para las configuraciones autoportantes descritas.

Antes de instalar el sistema, también debe comprobarse que la cubierta y su impermeabilización admiten las cargas y presiones de contacto del conjunto.

Las condiciones de exposición al viento deben considerarse durante la selección del sistema. Las situaciones que excedan las configuraciones previstas requieren una evaluación técnica específica.

Ensayos estáticos DEKRA de la referencia EEAP-D2-V2

La configuración autoportante recta FASTGUARD EEAP-D2-V2 dispone de un certificado de ensayos emitido por DEKRA Industrial SAS el 21 de julio de 2023.

El certificado recoge resultados satisfactorios de ensayos estáticos según el apartado 8.2 de la norma NF EN ISO 14122-3 de marzo de 2017, para una instalación concreta formada por dos tramos de 1,50 m, con la distribución de contrapesos y las condiciones de apoyo descritas en el documento.

Este resultado corresponde exclusivamente a la configuración ensayada. La aplicabilidad de la norma, las condiciones de instalación y los justificantes técnicos deben comprobarse para cada variante y proyecto.

Montaje, inspección y conservación

El montaje de la barandilla autoportante FASTGUARD debe ser realizado por personal cualificado, siguiendo las instrucciones del fabricante y aplicando las medidas de protección necesarias durante los trabajos en altura.

El manual técnico indica que la instalación requiere al menos dos personas.

Antes de cada utilización, debe comprobarse visualmente que la barandilla no presenta daños, deformaciones ni otras anomalías. El manual también establece una inspección al menos anual por una persona competente.

Si la barandilla está dañada, incorrectamente instalada o ha intervenido en la detención de una caída, no debe volver a utilizarse hasta que una persona competente haya realizado las comprobaciones necesarias y autorizado su reutilización.

Preguntas frecuentes sobre la barandilla autoportante recta FASTGUARD

¿La barandilla autoportante recta necesita anclajes en la cubierta?

No. El sistema FASTGUARD utiliza contrapesos para conseguir la estabilidad prevista sin perforar la cubierta mediante fijaciones de la barandilla. La instalación requiere respetar las condiciones técnicas del fabricante.

¿Qué diferencia hay entre la versión recta y la inclinada?

La versión recta incorpora montantes verticales. La versión inclinada presenta una inclinación de 25°. Ambas pertenecen a la gama autoportante FASTGUARD.

¿Es posible añadir un rodapié?

Sí. La documentación FASTGUARD contempla una configuración recta con rodapié, referencia EEAP-D3-V2. Su utilización debe responder a las condiciones de instalación.

¿Cuándo debe revisarse la barandilla?

El manual indica un control visual antes de cada uso y una inspección al menos anual por una persona competente.
