Barandilla FASTGUARD fijación sobre chapa de acero
Barandilla FASTGUARD fijación sobre chapa de acero

Barandilla FASTGUARD fijación sobre chapa de acero

Estándar: NF E 85-015/EN 14122-3

Para una fijación en cubierta de chapa de acero sin necesidad de cortar y posterior impermeabilización

Seleccione su referencia
+
-

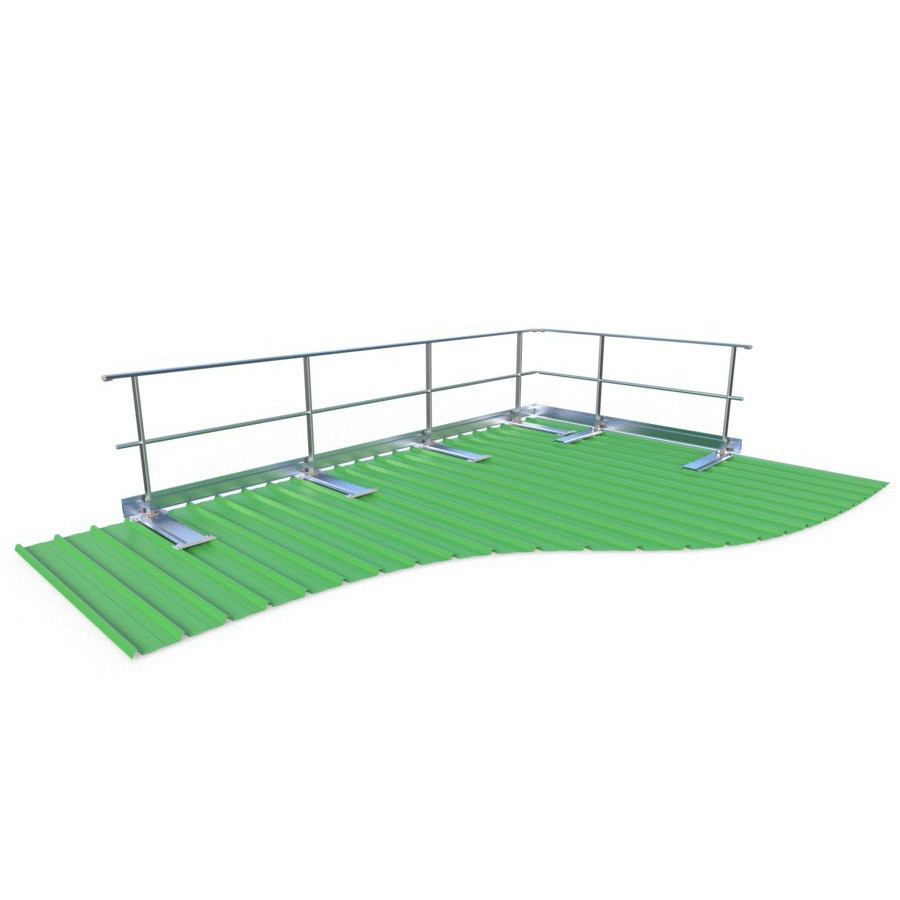

Barandilla FASTGUARD fijación sobre chapa de acero

Ventajas y puntos fuertes

Simple y rápida instalación gracias a su sistema exclusivo de pasamanos Se adapta a todo tipo de entre-eje de onda

Datos técnicos

Referencia Cantidad Presupuesto
Ref. EEBA-D2
Barandilla FASTGUARD fijación sobre chapa de acero recta
+
-
Ref. EEBA-D3
Barandilla FASTGUARD fijación sobre chapa de acero recta y zócalo
+
-
Ref. EEBA-I2
Barandilla FASTGUARD fijación sobre chapa de acero inclinada 30°
+
-
Ref. EEBA-I3
Barandilla FASTGUARD fijación sobre chapa de acero inclinada 30° y zócalo
+
-
Ref. EEBA-R2
Barandilla FASTGUARD fijación sobre chapa de acero abatible
+
-
Ref. EEBA-R3
Barandilla FASTGUARD fijación sobre chapa de acero abatible
+
-
Barandilla FASTGUARD fijación sobre chapa de acero recta
Referencia : EEBA-D2
Cantidad :
+
-
Barandilla FASTGUARD fijación sobre chapa de acero recta y zócalo
Referencia : EEBA-D3
Cantidad :
+
-
Barandilla FASTGUARD fijación sobre chapa de acero inclinada 30°
Referencia : EEBA-I2
Cantidad :
+
-
Barandilla FASTGUARD fijación sobre chapa de acero inclinada 30° y zócalo
Referencia : EEBA-I3
Cantidad :
+
-
Barandilla FASTGUARD fijación sobre chapa de acero abatible
Referencia : EEBA-R2
Cantidad :
+
-
Barandilla FASTGUARD fijación sobre chapa de acero abatible
Referencia : EEBA-R3
Cantidad :
+
-

Uso

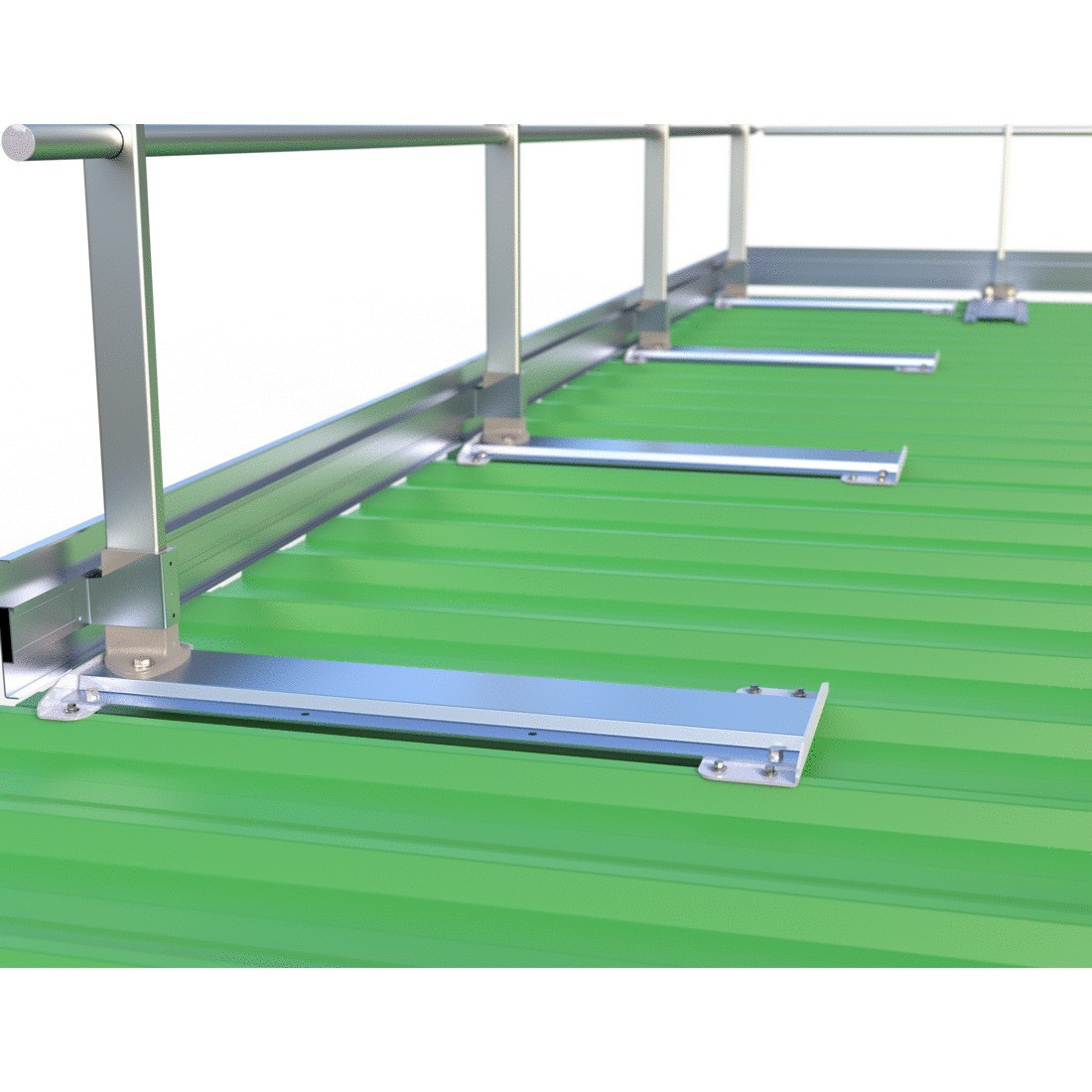

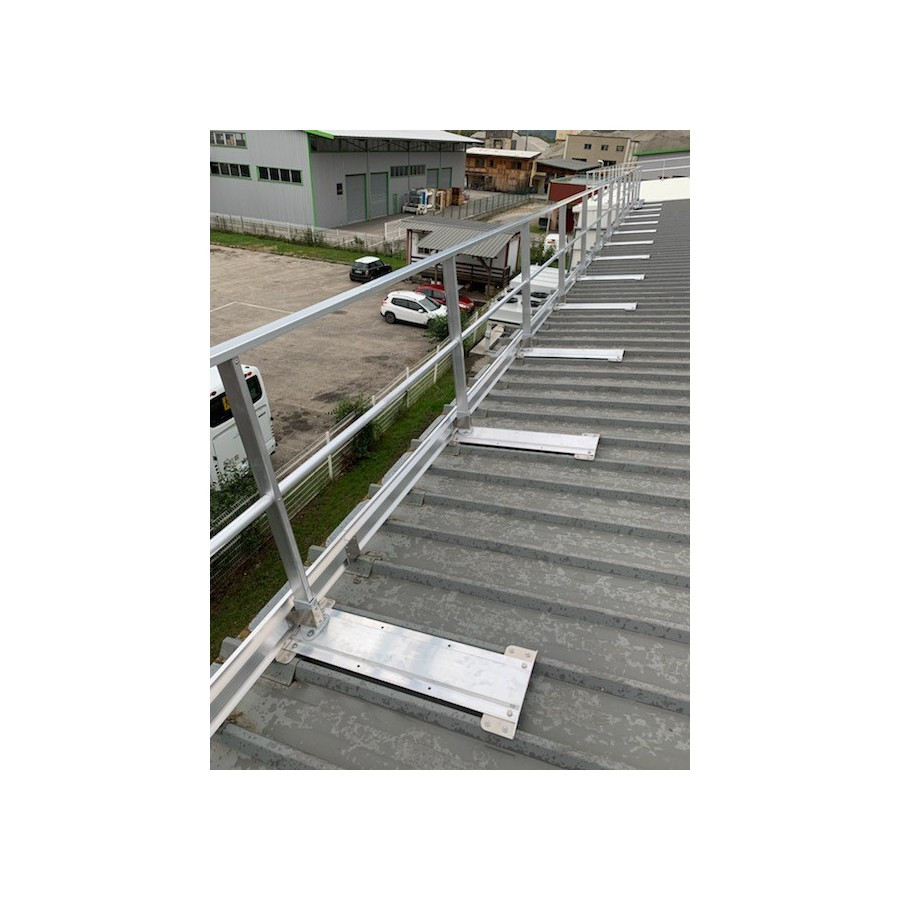

La base se fija a la chapa  mediante placas de repartición de carga  + tornillos autoperforantes.

Su instalación simple y rápida se lleva a cabo con tornillos Drillnox DBS2 que optimizan el sellado.

Varios modelos de placas de fijación.

Se adapta a la chapa  de acero con una distancia entre centros de onda de 250 a 333 mm.

El sellado está asegurado por la arandela integrada en los tornillos autoperforantes + arandelas de chimenea colocados en los agujeros de las placas.

Base en fundición de aluminio + termolacado gris claro de serie.

Instalación de zócalo facilitada por una pieza guía de aluminio que se adapta a la base de la barandilla.

Descripción técnica

Material : aluminio


Acabado : bruto


Ensamblaje : tornillo HC y tornillo autoperforante con broca torx T25 suministrado


Fijación : 8 tornillos Drillnox DBS2 con arandelas de estanqueidad y arandelas tipo chimenea


Entre-eje máximo entre montantes : 1500 mm
