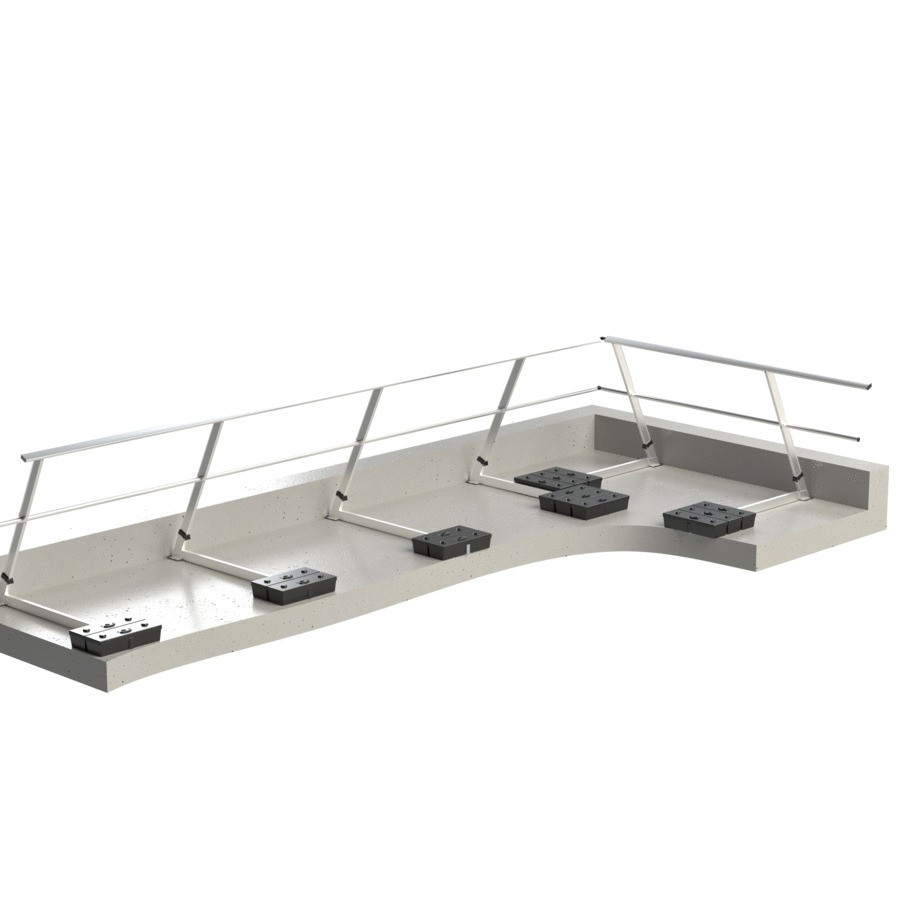

Barandilla autoportante inclinada FASTGUARD 25°

Estructura inclinada a 25°; Instalación sin perforar la cubierta; Sistema de estabilidad con contrapesos de 12,5 kg; Estructura de aluminio con bases y puntales de refuerzo; Configuraciones con o sin rodapié

¿Para qué se utiliza la barandilla autoportante inclinada FASTGUARD?

La barandilla autoportante inclinada FASTGUARD 25° está destinada a la protección colectiva permanente de cubiertas planas no accesibles al público, donde los profesionales realizan tareas de inspección, mantenimiento o intervención en altura.

Su sistema autoportante permite proteger los perímetros de determinadas cubiertas sin perforar la superficie mediante anclajes de fijación de la barandilla. Esta solución resulta especialmente interesante cuando no es técnicamente viable realizar una fijación convencional al peto o a una losa de hormigón.

¿Cuándo elegir una barandilla autoportante inclinada?

La versión inclinada FASTGUARD incorpora una estructura con una inclinación de 25° respecto a la vertical. Esta geometría permite estudiar una configuración alternativa a la barandilla recta, teniendo en cuenta la implantación, el espacio disponible y las características arquitectónicas del edificio.

La elección entre ambas versiones debe realizarse según las condiciones de la cubierta y el diseño de la instalación.

Si el proyecto requiere montantes verticales, también puede consultar la barandilla autoportante recta FASTGUARD.

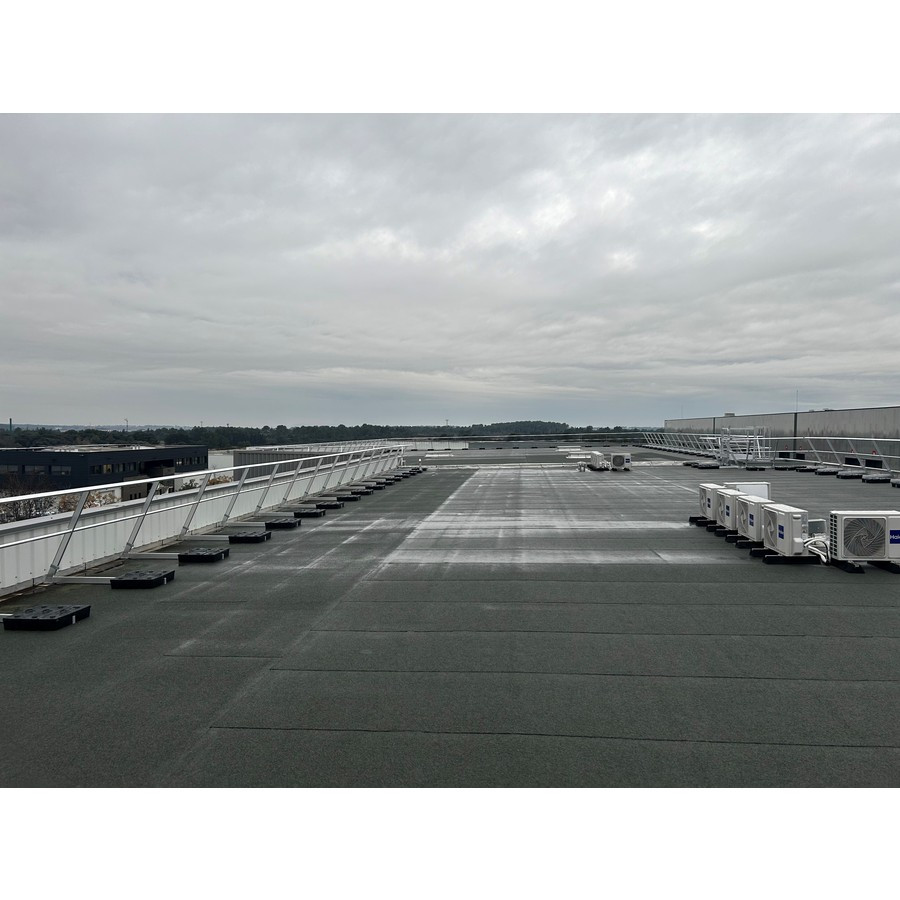

Protección de cubiertas planas impermeabilizadas

En las cubiertas planas con impermeabilización, las perforaciones necesarias para determinados sistemas de fijación pueden condicionar la elección de una barandilla.

La versión autoportante inclinada FASTGUARD utiliza un sistema de contrapesos que evita realizar perforaciones de fijación en la cubierta.

Antes de instalarla, es necesario verificar que la superficie y la impermeabilización admiten las cargas y presiones de contacto del conjunto, además de cumplir las demás condiciones técnicas del sistema.

Condiciones que deben comprobarse antes de la instalación

La compatibilidad de una barandilla autoportante inclinada depende de las características del edificio y de la configuración prevista para proteger su perímetro.

Antes de seleccionar esta versión, es necesario comprobar:

• El tipo de cubierta y su geometría.
• La presencia de un peto o tope adecuado.
• La pendiente de la superficie de instalación.
• La capacidad del soporte para recibir las cargas del sistema.
• Las características de la impermeabilización.
• El espacio necesario para los puntales de refuerzo y los contrapesos.
• La disposición de los montantes en tramos rectos, ángulos y terminaciones.
• Las condiciones de exposición al viento.
• La necesidad de incorporar un rodapié.

La inclinación de 25° de la estructura no debe confundirse con la pendiente admisible de la cubierta. Son dos características diferentes que deben evaluarse por separado.

¿Necesita una configuración adaptada a su cubierta?

Si su proyecto presenta varios tramos de protección, cambios de dirección o condiciones particulares de instalación, puede solicitar una propuesta de barandillas autoportantes FASTGUARD adaptada a sus necesidades.

Consulte nuestro servicio de suministro de barandillas autoportantes para proyectos a medida para estudiar las configuraciones disponibles y solicitar un presupuesto personalizado.

Características técnicas de la barandilla autoportante inclinada FASTGUARD 25°

La barandilla autoportante inclinada FASTGUARD está fabricada en aluminio y utiliza un conjunto específico de base y puntal de refuerzo para obtener una inclinación de 25° respecto a la vertical.

Su estabilidad se consigue mediante un sistema de contrapesos, sin necesidad de utilizar anclajes que atraviesen la cubierta. La configuración debe respetar las instrucciones técnicas y el plano de implantación correspondiente.

Estructura inclinada y componentes

El sistema autoportante inclinado FASTGUARD documentado está formado por los siguientes elementos:

• Montantes de aluminio: elementos que sostienen el pasamanos y la barra intermedia en la configuración inclinada.
• Pasamanos rectangular: perfil superior de aluminio de 68 × 25 mm, suministrado en longitudes de 3.000 mm según el manual técnico.
• Barra intermedia: tubo redondo de 35 mm de diámetro, con elementos de unión entre tramos.

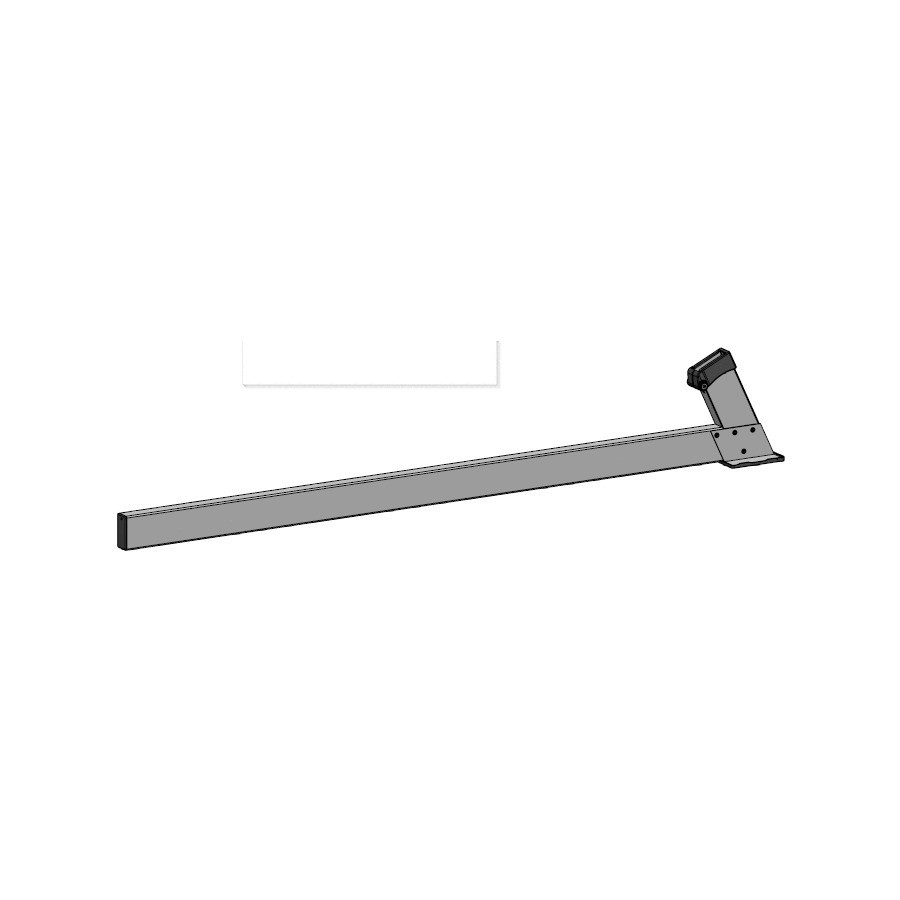

• Conjunto de base y puntal de refuerzo inclinado: permite obtener la geometría específica de esta versión autoportante.
• Contrapesos de estabilidad: elementos individuales de 12,5 kg utilizados en el sistema lastrado.
• Uniones, ángulos y terminaciones: componentes para ensamblar los tramos y resolver los cambios de dirección.
• Rodapié: componente disponible en las configuraciones que requieren protección inferior.

Sistema de estabilidad mediante contrapesos

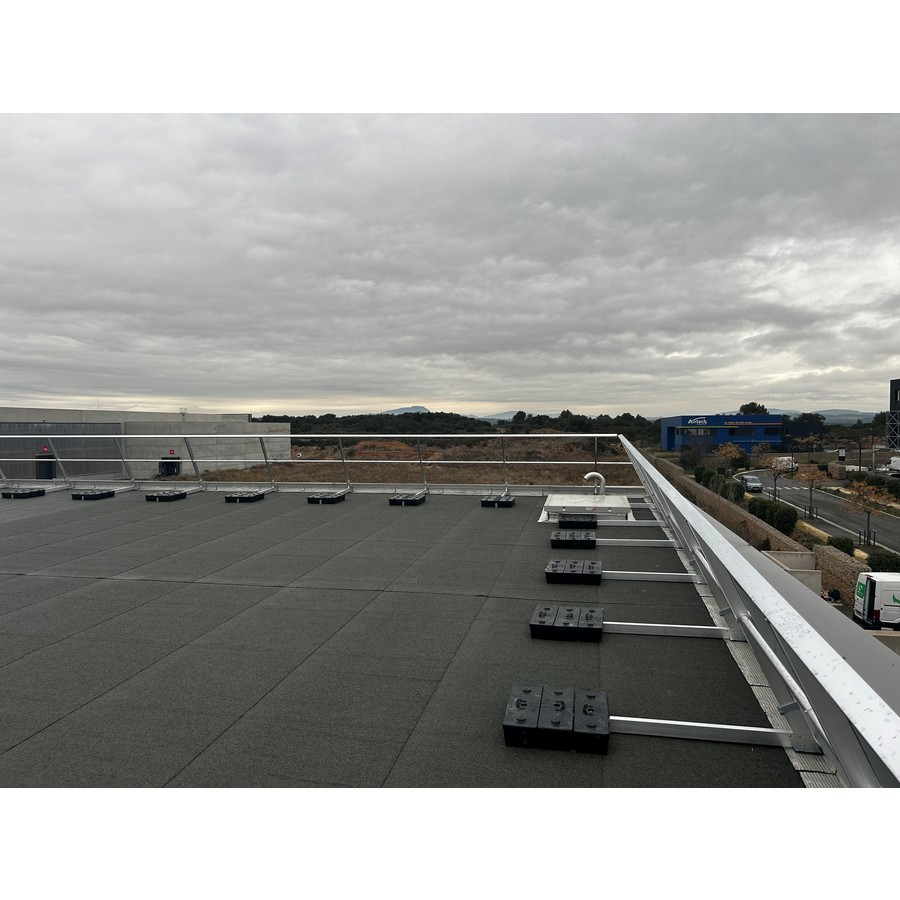

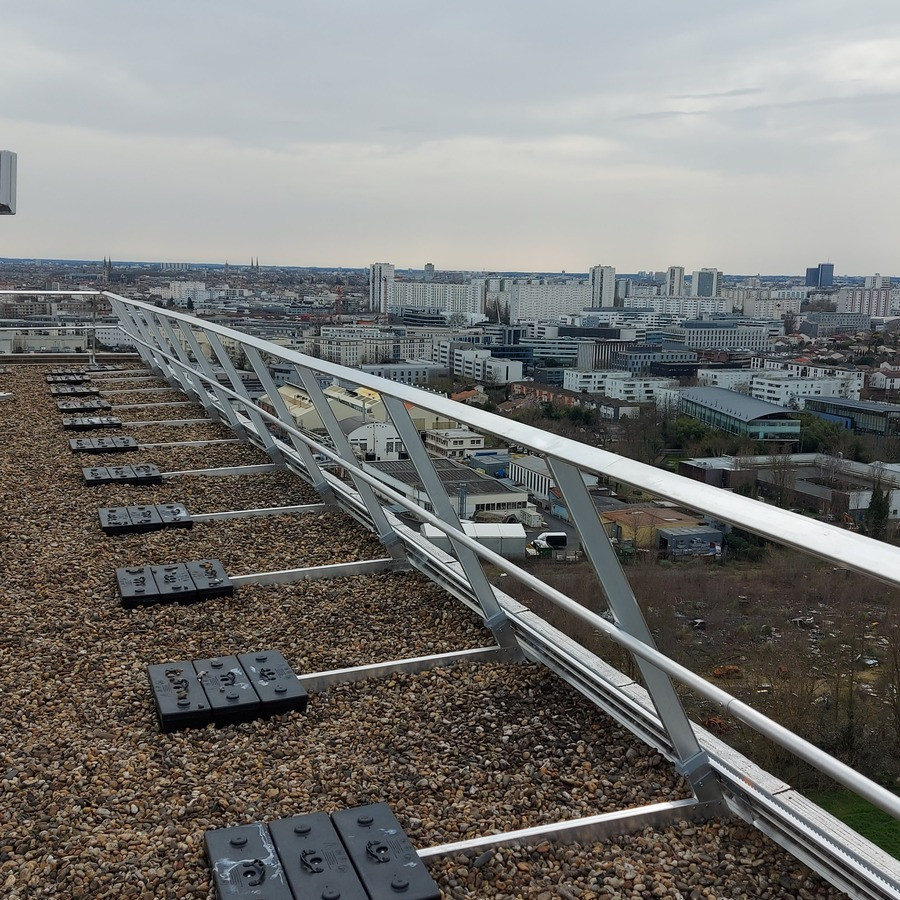

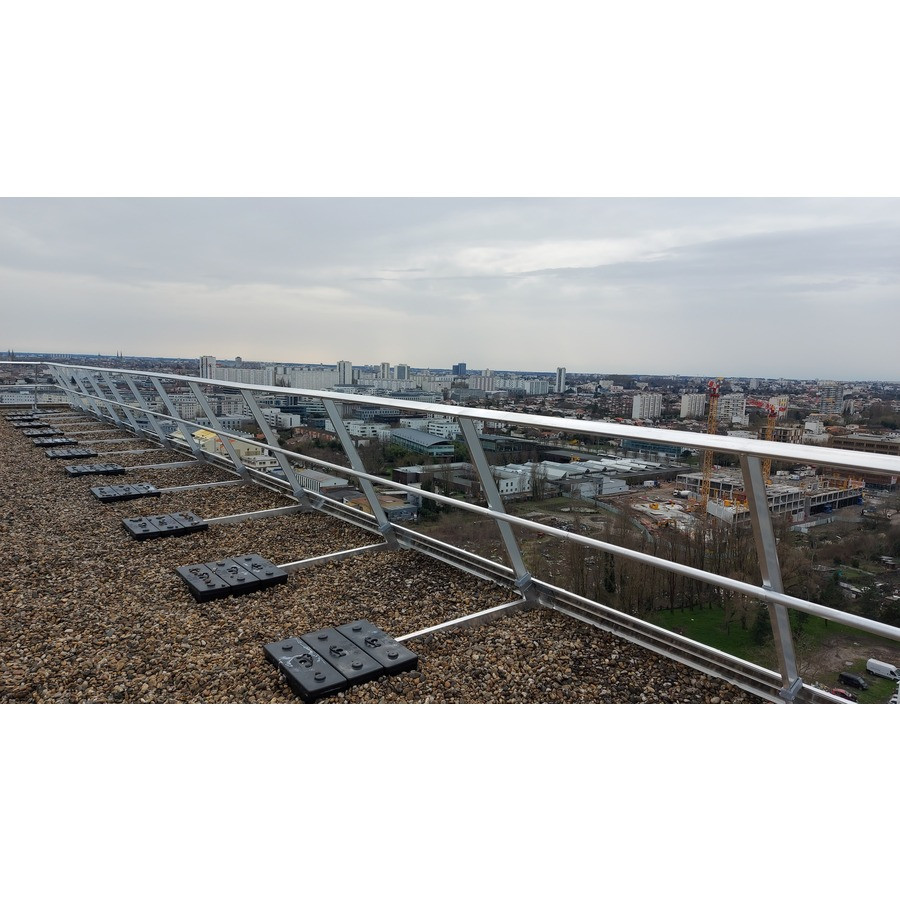

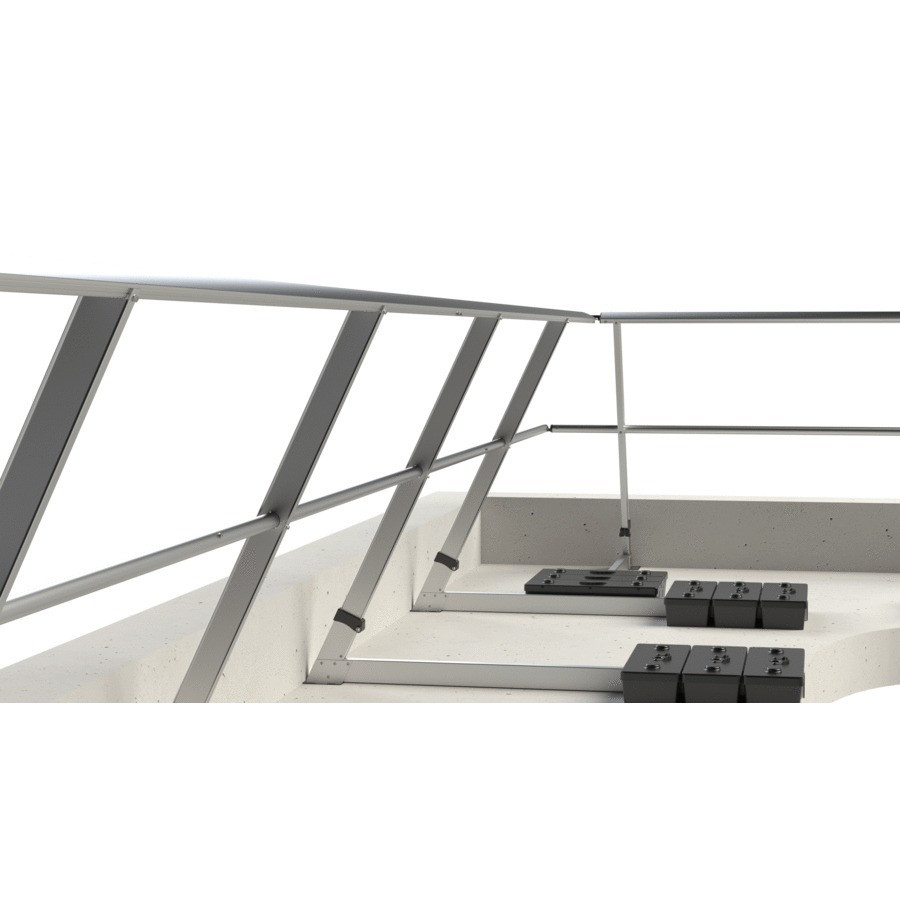

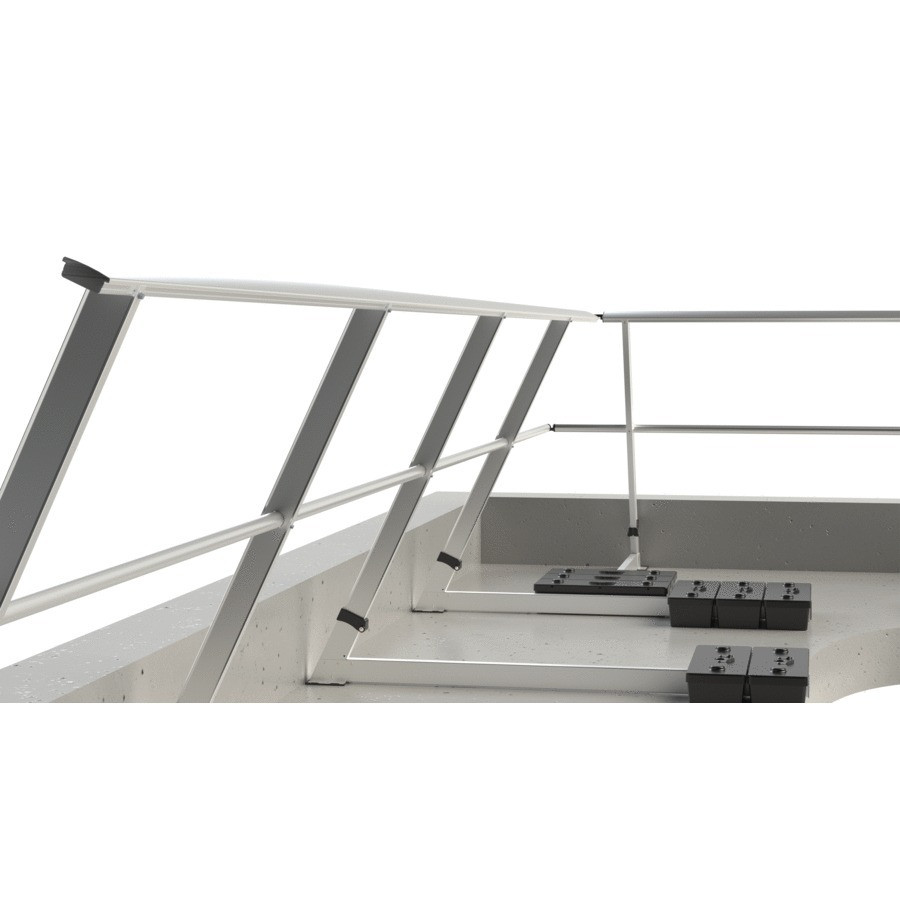

Las barandillas autoportantes FASTGUARD utilizan contrapesos colocados sobre los puntales de refuerzo para conseguir la estabilidad prevista en el diseño del sistema.

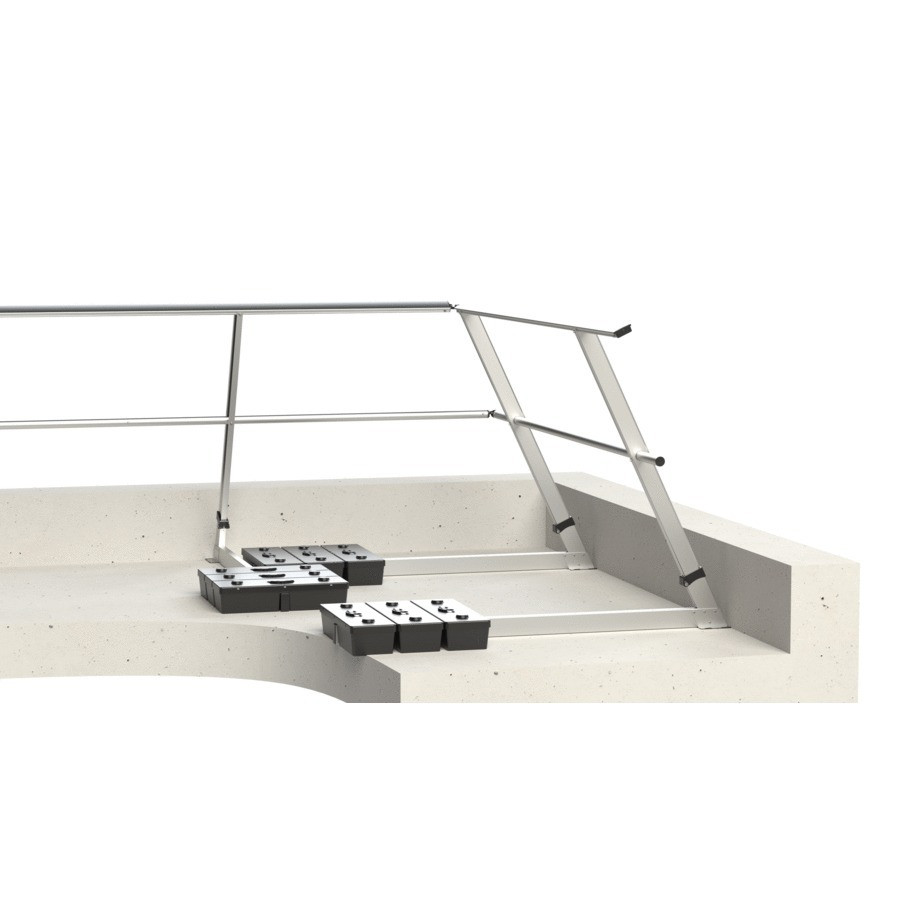

El manual técnico describe configuraciones con dos contrapesos de 12,5 kg en determinados apoyos de tramos rectos y tres contrapesos en posiciones específicas, como los ángulos y las terminaciones.

La cantidad y disposición definitiva de los contrapesos deben corresponder a la configuración suministrada, al plano de implantación y a las instrucciones de montaje aplicables.

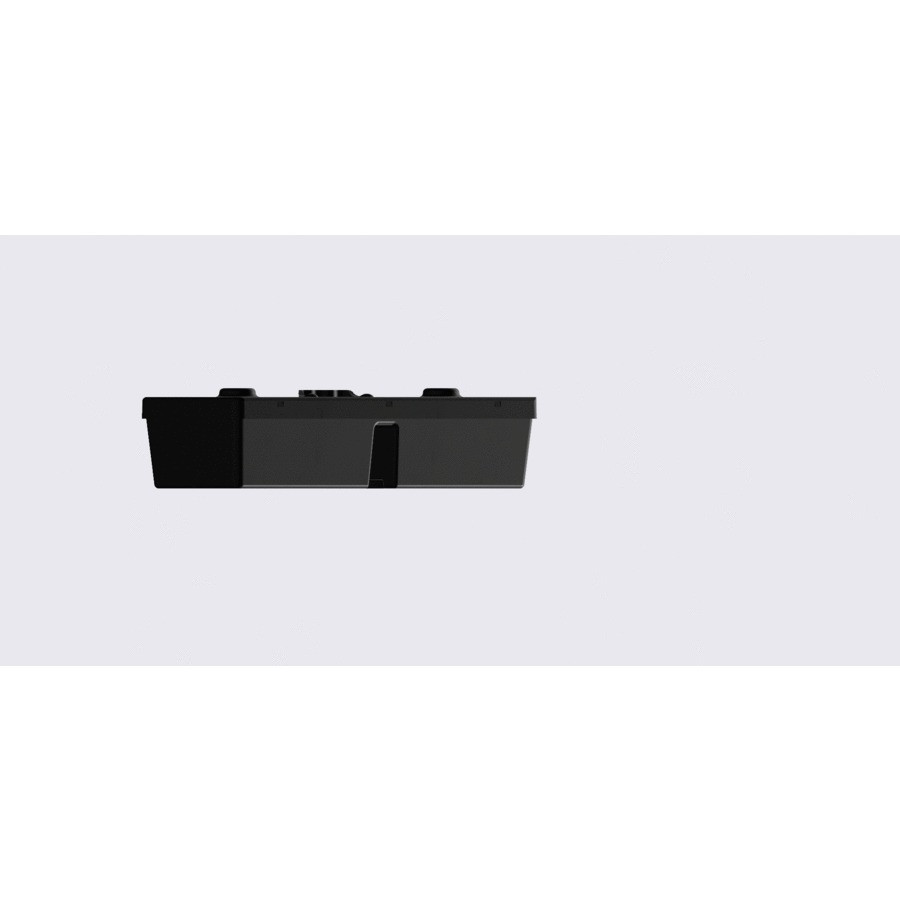

Los contrapesos incorporan un asa que facilita su manipulación durante el montaje. Esta asa no debe utilizarse para elevarlos hasta la cubierta.

Versiones inclinadas con y sin rodapié

La documentación FASTGUARD identifica dos configuraciones de barandilla autoportante inclinada:

• EEAP-I2-V2: versión inclinada a 25° con pasamanos y barra intermedia.
• EEAP-I3-V2: versión inclinada a 25° con pasamanos, barra intermedia y rodapié.

La elección de la versión con rodapié debe realizarse según las características del borde de la cubierta y las condiciones de instalación establecidas por el fabricante.

Distancia entre montantes e implantación

La documentación técnica FASTGUARD establece una distancia máxima entre montantes de 1.500 mm para las configuraciones autoportantes descritas.

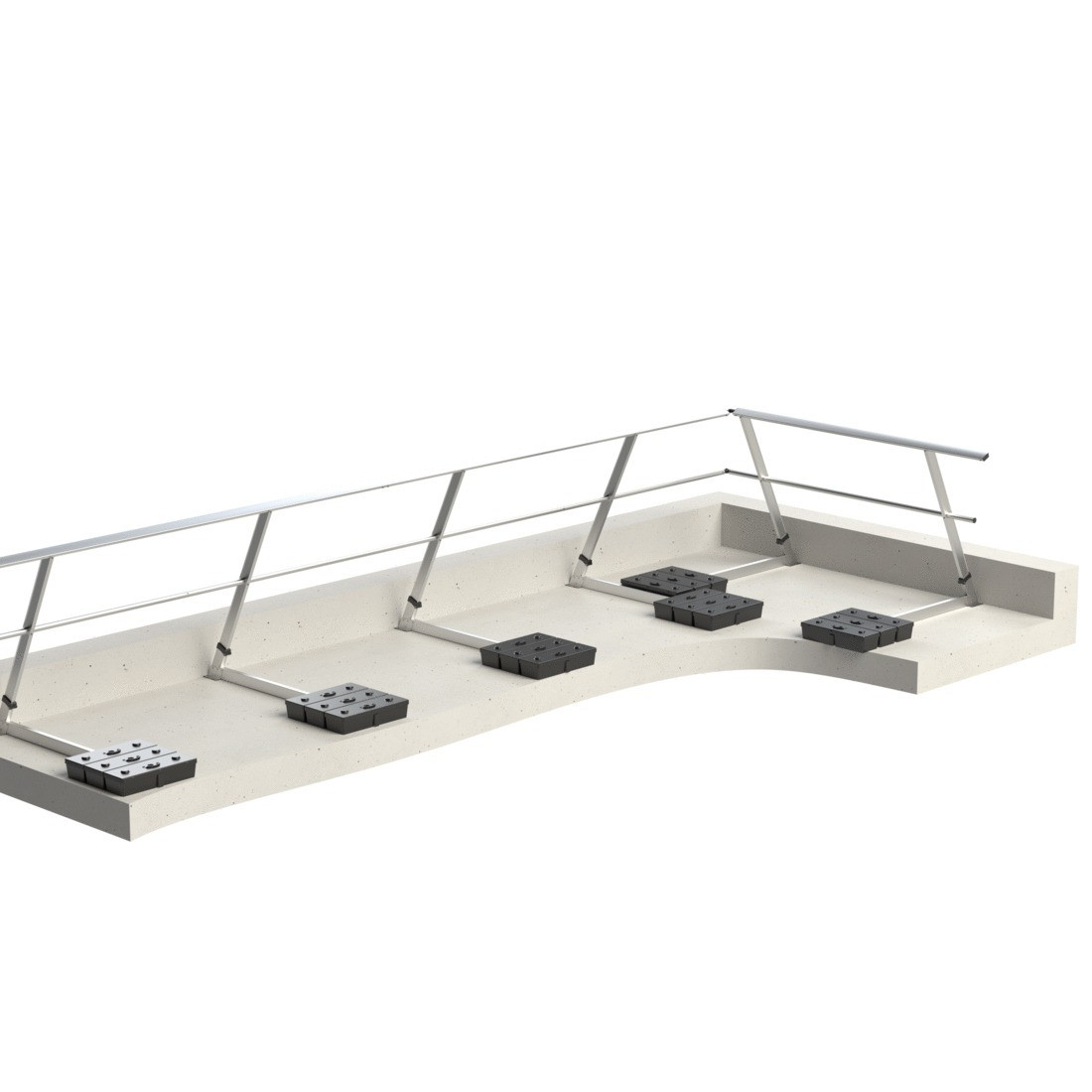

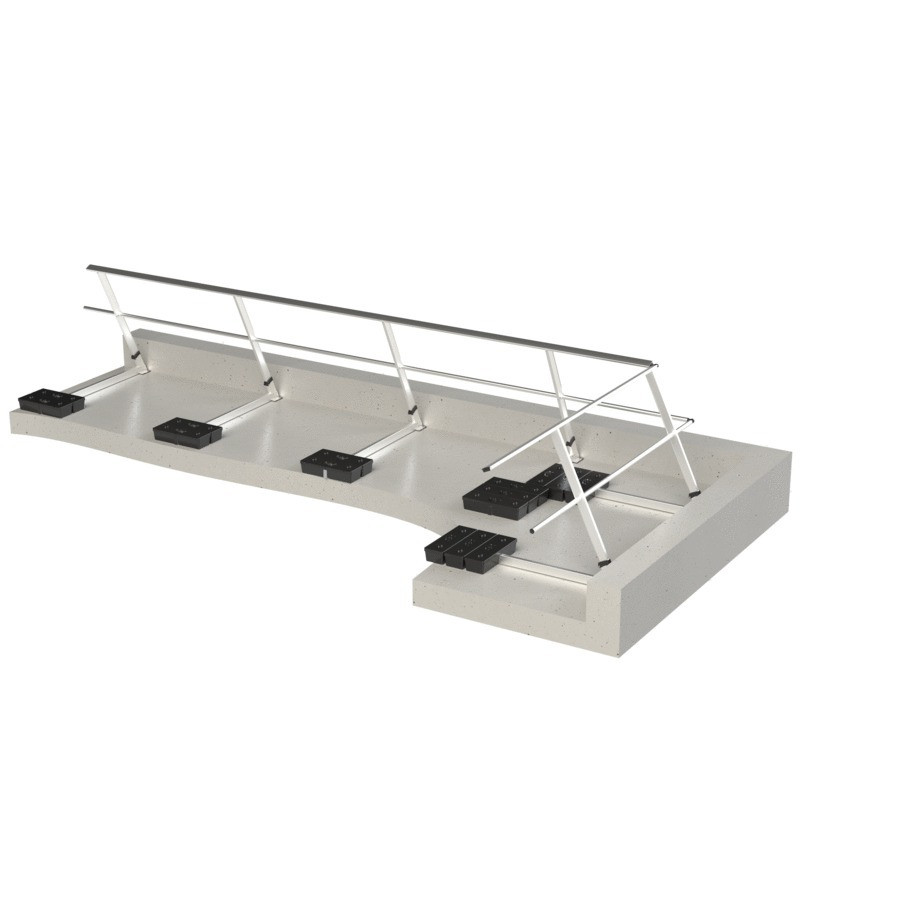

La implantación debe tener en cuenta los ángulos interiores y exteriores, los extremos y los cambios de dirección del perímetro protegido.

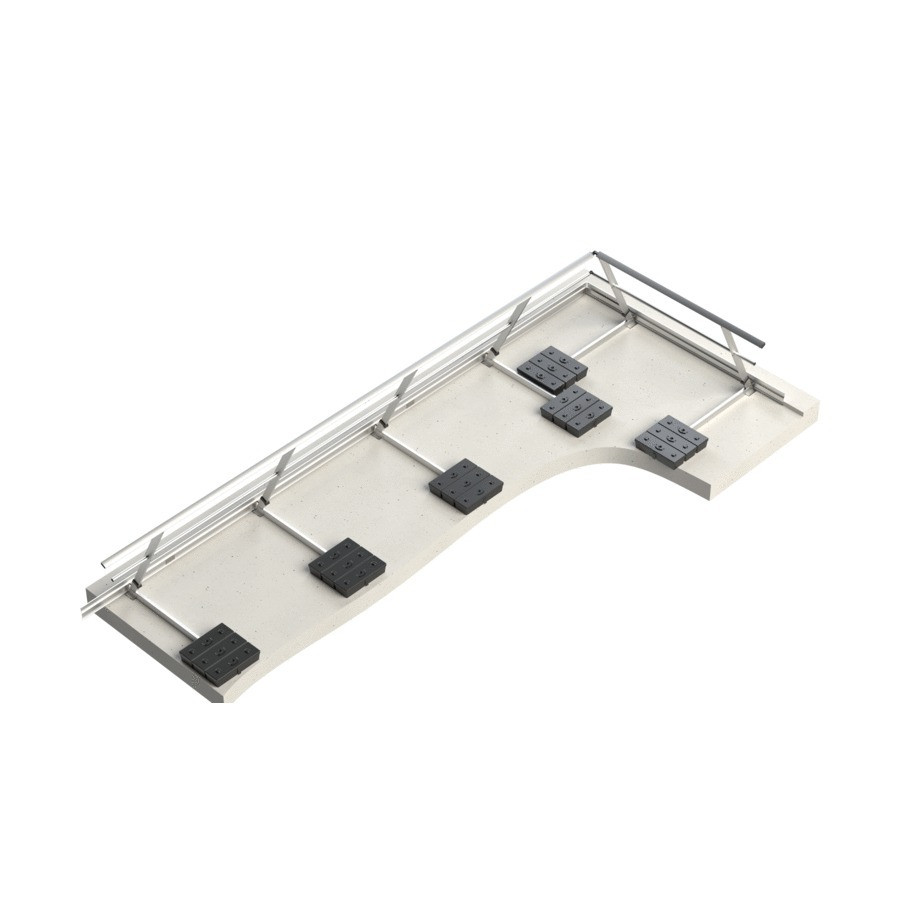

Los esquemas de instalación de la versión inclinada contemplan disposiciones específicas de los puntales de refuerzo y los montantes. La distribución definitiva debe respetar el plano de implantación correspondiente.

Peto, pendiente y condiciones de apoyo

La instalación de una barandilla autoportante FASTGUARD requiere un peto o tope adecuado. Sus características deben verificarse mediante la documentación técnica aplicable.

El manual contempla una pendiente máxima de cubierta de 15° para las configuraciones autoportantes descritas.

Esta limitación es independiente de la inclinación de 25° de la estructura de la barandilla.

También debe comprobarse que la cubierta y su impermeabilización pueden recibir las cargas y presiones de contacto del sistema, teniendo en cuenta las condiciones de exposición al viento.

Las instalaciones que no se ajusten a las configuraciones previstas deben someterse a una evaluación técnica específica.

Documentación técnica y referencia normativa

La documentación técnica FASTGUARD hace referencia a la norma EN ISO 14122-3, relativa a los medios de acceso permanentes a máquinas, incluidas determinadas barandillas.

La aplicabilidad de esta referencia normativa debe comprobarse según el uso previsto y la configuración concreta del sistema.

La documentación proporcionada describe las variantes inclinadas EEAP-I2-V2 y EEAP-I3-V2. Para acreditar los resultados de ensayos de una configuración inclinada determinada, debe consultarse el justificante técnico correspondiente a dicha versión.

Montaje, inspección y conservación

El montaje de la barandilla autoportante inclinada FASTGUARD debe ser realizado por personal cualificado, siguiendo las instrucciones del fabricante y aplicando las medidas de protección necesarias durante los trabajos en altura.

El manual técnico indica que el montaje requiere al menos dos personas y debe respetar la disposición de los montantes, contrapesos, puntales y elementos de unión.

Antes de cada utilización, debe comprobarse visualmente que la barandilla no presenta daños, deformaciones ni otras anomalías.

La documentación FASTGUARD también establece una inspección al menos anual por una persona competente.

Si la barandilla está dañada, incorrectamente instalada o ha intervenido en la detención de una caída, su utilización debe interrumpirse hasta que se hayan realizado las comprobaciones necesarias y una persona competente autorice su reutilización.

Preguntas frecuentes sobre la barandilla autoportante inclinada FASTGUARD

¿Qué significa la inclinación de 25°?

La inclinación de 25° corresponde a la geometría de la estructura de la barandilla respecto a la vertical. No indica la pendiente de la cubierta sobre la que puede instalarse.

¿La barandilla autoportante inclinada necesita perforar la cubierta?

No requiere perforaciones de fijación en la cubierta. Su sistema de estabilidad utiliza puntales de refuerzo y contrapesos, siempre que se cumplan las condiciones técnicas de instalación.

¿Qué diferencia hay entre la versión recta y la inclinada?

La versión recta FASTGUARD dispone de montantes verticales. La versión inclinada utiliza un conjunto específico de base y puntal de refuerzo para obtener una inclinación de 25°.

¿Se puede instalar la versión inclinada con rodapié?

Sí. La documentación FASTGUARD contempla la referencia EEAP-I3-V2, correspondiente a una configuración autoportante inclinada con pasamanos, barra intermedia y rodapié.

¿Cuándo debe inspeccionarse la barandilla?

El manual técnico FASTGUARD indica que debe realizarse un control visual antes de cada uso y una inspección al menos anual por una persona competente.
